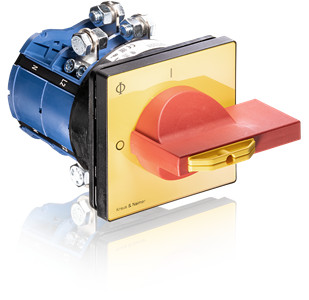

环形端子 C316
环形端子 C316
高达 132 千瓦

C 系列开关不仅代表了 Kraus & Naimer 的经典凸轮开关,而且这些开关也可用作主开关。

特殊触点开发,例如 9 极开/关开关或在垂直空间有限的安装中,使开关成为通用解决方案。根据系列的不同,这些开关具有易于触及的外加端子螺钉或用于环形电缆接线头和保护盖的螺栓端子。

C 系列开关为大多数凸轮开关/主开关应用提供解决方案。

产品参数
技术参数

C316


热电流:
lu/lth [A]:315

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:132
AC-3 [kW]:55

数据表

应用参数
功能切换 安装件
ON/OFF-开关
2、3、4、6 和 8 极
转换开关
3 和 4 极

面板安装

面板安装是使用广泛的安装件,应用范围很广。
他们由两个主要群体组成。

二/四孔安装件,用(2/4)螺钉固定在中心轴孔周围。
而对于单孔安装,轴孔用于固定。
二孔/四孔安装提供多种变化,使其适合所有任务。

底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
该开关可以通过两个或四个螺钉安装在底板上,也可以通过“用于 DIN 导轨安装的卡扣式”安装。对于这种安装,可以使用多种带或不带挂锁的门离合器。
