1100 – 2400 安培  L系列
1100 – 2400 安培 L系列
卸载开关
从 350 A 到 2400 A 的 L 系列开关是连续额定电流,用于卸载开关。它们专为切换电阻或低电感负载而设计。端子能够连接电缆接线头或铜母线。该系列具有易于操作的端子——即使开关已安装。

端子可水平或垂直接触。辅助触点、挂锁装置和门离合器只是适用于该开关系列的几个可能的可选附件。
产品参数
技术参数

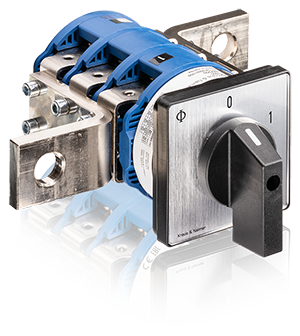

L1000
热电流:
lu/lth [A]:1000

使用类别 (3 x 380 V – 440 V):
AC-21B [A]:400
AC-23B [kW]:90

数据表

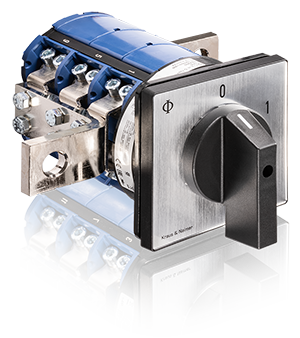

L800
热电流:
lu/lth [A]:1100

使用类别 (3 x 380 V – 440 V):
AC-21B [A]:630
AC-23B [kW]:132

数据表

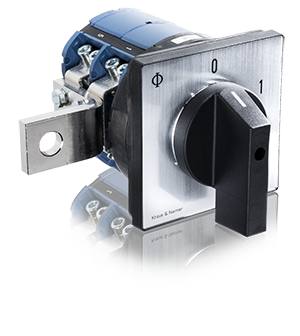

L1200
热电流:
lu/lth [A]:1450

使用类别 (3 x 380 V – 440 V):
AC-21B [A]:800
AC-23B [kW]:132

数据表

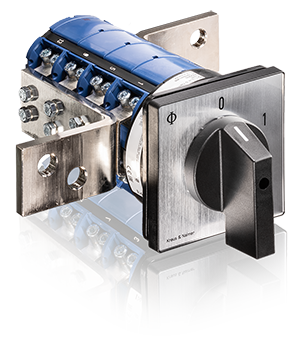

L1600
热电流:
lu/lth [A]:1900

使用类别 (3 x 380 V – 440 V):
AC-21B [A]:800
AC-23B [kW]:132

数据表

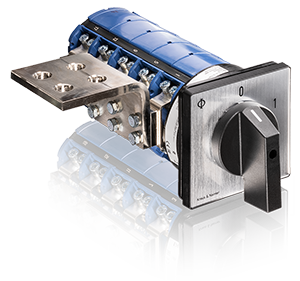

L2000
热电流:
lu/lth [A]:2400

使用类别 (3 x 380 V – 440 V):
AC-21B [A]:800
AC-23B [kW]:132

数据表

应用参数
切换功能     安装件
开/关开关
转换开关
步进开关

基本上,L 系列专为垂直布线而设计。水平布线可用于面板安装和底座安装。

面板安装

面板安装是使用广泛的安装件,应用范围很广。

四孔安装件,用4颗螺丝固定在中心轴孔周围。四孔安装提供多种变体,使其适合所有任务。
底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
开关可以通过四个螺钉安装在底板上。对于这种安装,可以使用多种带或不带挂锁的门离合器。
