环型端子C系列
环型端子C系列
115 – 315 安培

C 系列可以连接环形端子。C 系列凸轮开关专为通用应用而设计,可理想地用于电机控制开关。

该系列具有易于使用的端子 - 即使已经安装了开关。端子可水平或垂直接触。

产品参数
技术参数

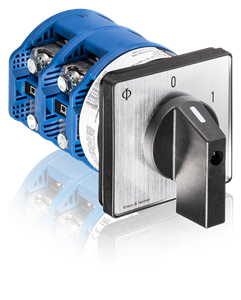

C80-6
热电流:
lu/lth [A]:115

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:45
AC-3 [kW]:30

数据表

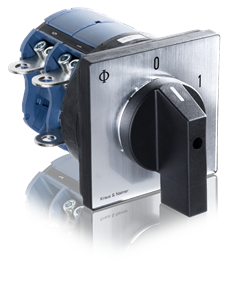

C125-6
热电流:
lu/lth [A]:150

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:75
AC-3 [kW]:37

数据表

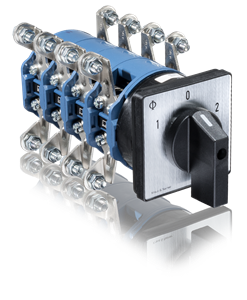

C200-4
热电流:
lu/lth [A]:200

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:75
AC-3 [kW]:37

数据表

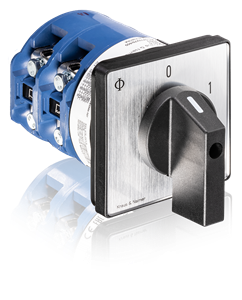

C315
功能强大的凸轮开关,带有环形端子,专为高达 315 A 的额定电流而设计。

热电流:
lu/lth [A]:315

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:132
AC-3 [kW]:55

数据表
C316
也是一个非常强大的凸轮开关,额定值与 C315 相同,但 C316 可承受高达 1000 V 的绝缘电压。

热电流:
lu/lth [A]:315

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:132
AC-3 [kW]:55

数据表

应用参数
切换功能 安装件
开/关开关
转换开关
步进开关
一般应用开关
系列一般应用开关
串并联通用开关
电机开关

基本上,C 系列专为垂直布线而设计。水平布线可用于面板安装和底座安装。

面板安装

面板安装是使用广泛的安装件,应用范围很广。他们由两个主要群体组成。

二/四孔安装件,用(2/4)螺钉固定在中心轴孔周围。
而对于单孔安装,轴孔用于固定。
二孔/四孔安装提供多种变化,使其适合所有任务。

底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
该开关可以通过两个或四个螺钉安装在底板上,也可以通过“卡扣式”安装在 DIN 导轨上。对于这种安装,可以使用多种带或不带挂锁的门离合器。
