螺钉和环形端子 C系列
螺钉和环形端子 C系列
32 – 63 安培
C 系列开关代表了 Kraus & Naimer 的经典凸轮开关,并提供螺钉和环形端子。

该系列具有易于使用的接线端子螺钉,或可与环形接线端子连接。端子可水平或垂直接触。

C 系列开关为大多数凸轮开关应用提供了解决方案。不同的触点设计、触点材料和端子允许它们用作控制开关、仪表开关和电机开关以及电子电路和腐蚀性环境。
产品参数
技术参数

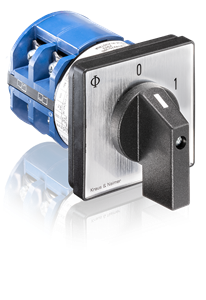

C26
热电流:
lu/lth [A]:32

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:15
AC-3 [kW]:11

数据表

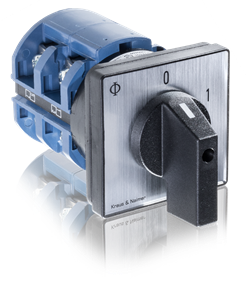

C32
热电流:
lu/lth [A]:50

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:22
AC-3 [kW]:15

数据表

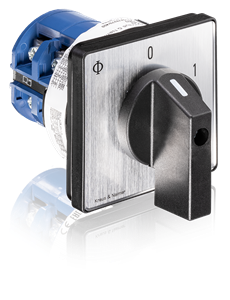

C42
带有螺钉和环形端子的凸轮开关,可可靠地断开高达 63 A 的电路,前板尺寸为 64 x 64 mm。

热电流:
lu/lth [A]:63

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:30
AC-3 [kW]:18.5

数据表

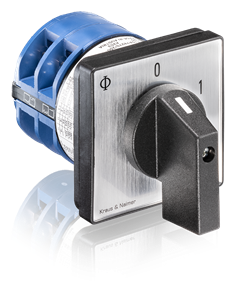

C43
带有螺钉和环形端子的凸轮开关,可可靠地断开高达 63 A 的电路,前板尺寸为 88 x 88 mm。

热电流:
lu/lth [A]:63

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:30
AC-3 [kW]:18.5

数据表

应用参数
功能切换 安装件
开/关开关
转换开关
步进开关
一般应用开关
系列一般应用开关
串并联通用开关
控制和负载开关
电机开关

安装件

基本上,  C 系列 专为垂直布线而设计。水平布线可用于面板安装和底座安装。

面板安装

面板安装是使用广泛的安装件,应用范围很广。
他们由两个主要群体组成。

二 /四孔安装件,用(2/4)螺钉固定在中心轴孔周围。
而对于 单孔安装, 轴孔用于固定。
二孔/四孔安装提供多种变化,使其适合所有任务。

底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
该开关可以通过两个或四个螺钉安装在底板上,也可以通过“卡入式”安装在 DIN 导轨上。对于这种安装,可以使用带或不带挂锁的多种门离合器。
