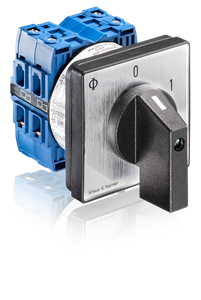

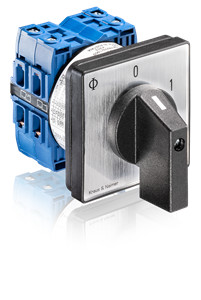

螺钉端子 CA系列
螺钉端子 CA系列
32 – 63 安培

C 系列开关代表了 Kraus & Naimer 的经典凸轮开关。该系列具有易于使用的外加端子螺钉——即使开关已安装。

防手指端子可水平或垂直接触。C 系列开关为大多数凸轮开关应用提供了解决方案。不同的触点设计、触点材料和端子允许它们用作控制开关、仪表开关和电机开关以及电子电路和腐蚀性环境。

产品参数
技术参数

CA25

热电流:
lu/lth [A]:32

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:15
AC-3 [kW]:11

数据表
CA40
热电流:
lu/lth [A]:40

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:18.5
AC-3 [kW]:15

数据表
CA50
热电流:
lu/lth [A]:50

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:22
AC-3 [kW]:18:5

数据表
CA63
热电流:
lu/lth [A]:63

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:30
AC-3 [kW]:18:5

数据表

应用参数
切换功能 安装件
  • 开/关开关
  • 转换开关
  • 步进开关
  • 一般应用开关
  • 系列一般应用开关
  • 串并联通用开关
  • 控制和负载开关
  • 控制差异开关
  • 电机开关

安装件

基本上,  CA 系列 专为垂直布线而设计。水平布线可用于面板安装和底座安装。

面板安装

面板安装是使用广泛的安装件,应用范围很广。
他们由两个主要群体组成。

  • 二 /四孔安装件,用(2/4)螺钉固定在中心轴孔周围。
  • 而对于 单孔安装, 轴孔用于固定。

二孔/四孔安装提供多种变化,使其适合所有任务。

底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
该开关可以通过两个或四个螺钉安装在底板上,也可以通过“用于 DIN 导轨安装的卡扣式安装”。对于这种安装,可以使用多种带或不带挂锁的门离合器。
