环型端子 CHR 系列
环型端子 CHR 系列
10 – 25 安培

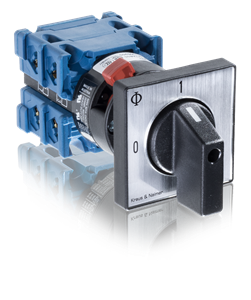

CHR 系列可以连接环形端子。

CHR 系列凸轮开关专为通用应用而设计,可理想地用于控制开关、仪表开关和电机控制开关。

该系列具有易于使用的端子 - 即使已经安装了开关。防手指端子可水平或垂直接触。

产品参数
技术参数
CHR16

热电流:

lu/lth [A]:20


使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:7.5
AC-3 [kW]:5.5
数据表
CHR16
热电流:

lu/lth [A]:25


使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:11
AC-3 [kW]:7.5

数据表

应用参数

功能切换 安装件
  • 开/关开关
  • 转换开关
  • 转换开关
  • 一般应用开关
  • 系列一般应用开关
  • 串并联通用开关
  • 编码开关(例外:CHR16)
  • 电压表转换开关
  • 电流表转换开关
  • 伏安表转换开关
  • 控制和负载开关
  • 控制差异开关
  • 电机开关

基本上, CH 系列 专为水平布线而设计。垂直布线可用于面板安装和底座安装。

面板安装

面板安装是使用广泛的安装件,应用范围很广。
他们由两个主要群体组成。

  • 二 /四孔安装件,用(2/4)螺钉固定在中心轴孔周围。
  • 而对于 单孔安装, 轴孔用于固定。

二孔/四孔安装提供多种变化,使其适合所有任务。

底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
该开关可以通过两个或四个螺钉安装在底板上,也可以通过“用于 DIN 导轨安装的卡扣式安装”。对于这种安装,可以使用多种带或不带挂锁的门离合器。
