螺钉端子C系列
螺钉端子C系列
10 – 25 安培

C 系列代表了 Kraus & Naimer 的经典凸轮开关。该系列具有易于使用的外加端子螺钉——即使开关已安装。

C 系列开关为大多数凸轮开关应用提供解决方案。防手指端子可水平或垂直接触。

不同的触点设计、触点材料和端子允许它们用作控制开关、仪表开关和电机开关以及电子电路和腐蚀性环境。

产品参数
技术参数

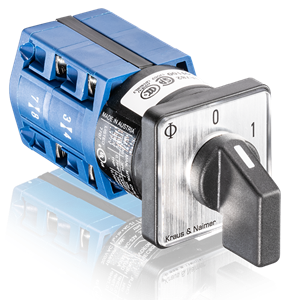

CA4

这种紧凑型凸轮开关专为低电流而设计,非常适合小的空间。

热电流:
lu/lth [A]:10

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:3
AC-3 [kW]:2.2


数据表

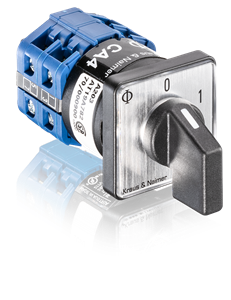

CG4


一种紧凑型凸轮开关,具有从安装方向可触及的开关端子。

热电流:
lu/lth [A]:10

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:3
AC-3 [kW]:2.2


数据表

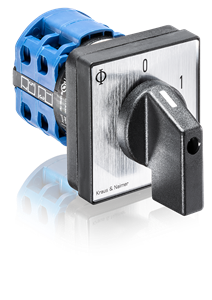

CG8


用于配电盘和控制柜的经过验证的控制开关。

热电流:
lu/lth [A]:20

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:7.5
AC-3 [kW]:5.5


数据表

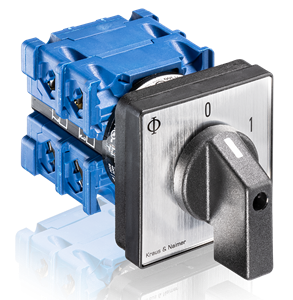

CA10


CA10 是一款真正的多面手开关,由于其侧面安装的螺丝端子,非常适合小的安装深度。

热电流:
lu/lth [A]:20

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:7.5
AC-3 [kW]:5.5


数据表

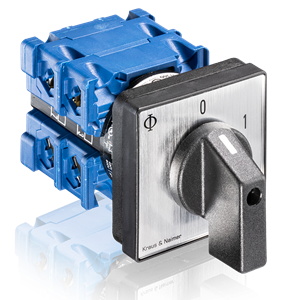

CH10


带有侧面安装螺钉端子的控制开关,允许最大线规为 4 mm²。

热电流:
lu/lth [A]:20

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:7.5


数据表

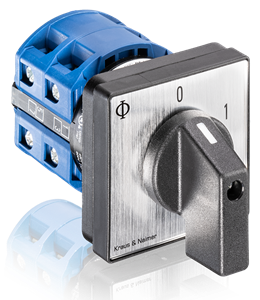

CA20


带有侧面安装螺丝端子的凸轮开关(最大 25 A),非常适合小的安装深度。

热电流:
lu/lth [A]:25

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:11
AC-3 [kW]:7.5


数据表

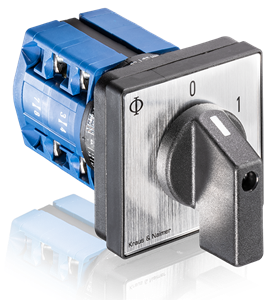

CH16


带有侧面安装螺钉端子的控制开关,允许的最大线规为 4 mm²,最大额定电流为 25 A。

热电流:
lu/lth [A]:25

使用类别 (3 x 380 V – 440 V):
AC-23A [kW]:11
AC-3 [kW]:7.5


数据表


应用参数
功能切换        安装件
开/关开关
转换开关
步进开关
一般应用开关
系列一般应用开关
串并联通用开关
编码开关(例外:CA20、CH16)
电压表转换开关
电流表转换开关
伏安表转换开关
控制和负载开关
控制差异开关
电机开关

基本上,  CA 系列 专为垂直布线而设计。水平布线可用于面板安装和底座安装。 CG-、CH-系列基本上 是为水平布线而设计的。垂直布线可用于面板安装和底座安装。

面板安装

面板安装是使用广泛的安装件,应用范围很广。
他们由两个主要群体组成。

二 /四孔安装件,用(2/4)螺钉固定在中心轴孔周围。
而对于 单孔安装, 轴孔用于固定。
二孔/四孔安装提供多种变体,使其适合所有任务。

底座安装

Base Mounting用于在后侧固定开关,因此它是大型配电柜的常用安装方式。
该开关可以通过两个或四个螺钉安装在底板上,也可以通过“卡扣式”安装在 DIN 导轨上。对于这种安装,可以使用多种带或不带挂锁的门离合器。
